什么是超软TPU？

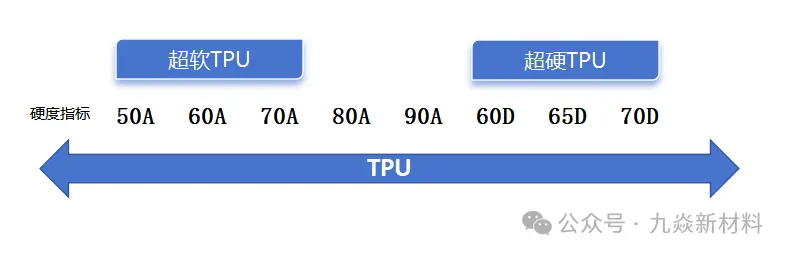

TPU里边有一类材料称之为超软TPU，通常是指硬度为70A及以下的TPU，称之为超软TPU。普通意义上的TPU大体上是指硬度在80A至98A之间。98A以及更硬一些60D，一般不常用。65D或者70D以上可称之为超硬TPU。那么超软TPU像70A以下的一般会使用加增塑剂来降低硬度。不含增塑剂的70A，一般成型速度会很慢。现在也有一些不含增塑剂的70A、65A、60A的商业化规格，这些产品需要特殊的设计和特殊原材料，价格一般比较高。增塑剂做软的，目前商业化的有45A的，甚至通过加增塑剂的方式可以做到35A，这些都是属于超软TPU，在加工过程中，它的成型速度会非常慢。

这么软的TPU无论是通过增加增塑剂的方式，还是减少硬段的方式，它的结晶速度都会比较慢，因为它硬段的含量少了，或者说我们加入一些增塑剂，使它结晶速度变慢了，让它产生分子之间的滑动，所以就体现的比较软。这两种方式，都会让它在冷却过程中的结晶速度变慢。这类材料，往往在注塑过程中，需要长时间的冷却时间，或者把模具的温度降低，让它在相对短的时间内定型下来。

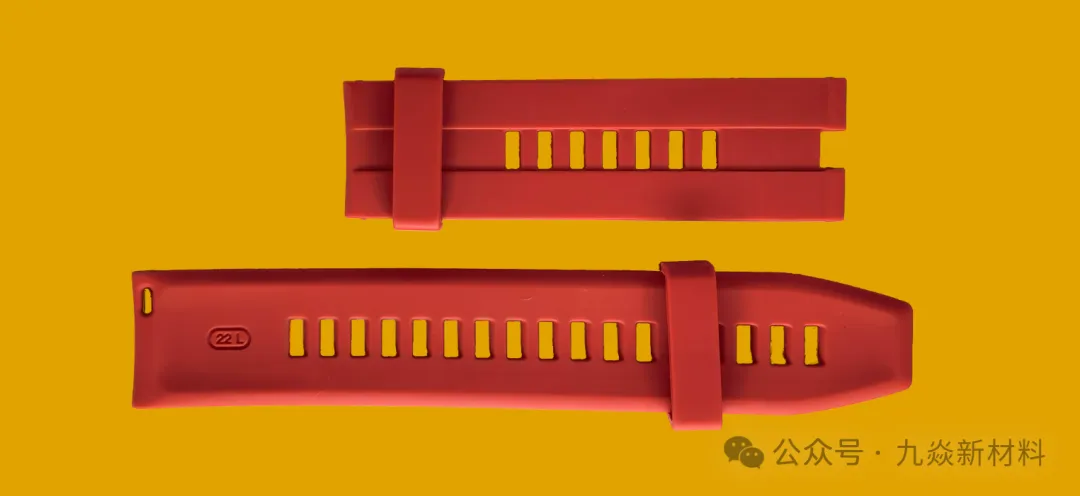

一些应用比如以前的拖鞋，按键，手环均有使用这种超软TPU，包括一些现在电子产品，智能手表等应用也会有的。

选用超软TPU大家需要接受它的成型速度比较慢。否则容易造成产品的表面不良，就是生产出来后容易变形，或者是生产出来后的尺寸并非所需的，甚至出现部分地方有凹痕等情况。在有些电子业界里面，他们习惯了，这个加工效率要求比较高，我们往往倾向于推荐他们采用这种特殊结构设计的，TPU成本高一些，但能解决生产效率的问题，也能保持产品较软，这是一种超软TPU提高加工效率的方式。
